Τι είναι τα αεροφυλάκια αεροσυμπιεστών και γιατί τα χρειάζεστε;

Τα αεροφυλάκια αεροσυμπιεστών λειτουργούν ως ενδιάμεσος σταθμός αποθήκευσης ανάμεσα στον αεροσυμπιεστή και το δίκτυο κατανάλωσης. Όταν η ζήτηση αέρα αυξάνεται απότομα, π.χ. όταν ανοίγουν πολλά εργαλεία αέρα ταυτόχρονα, τα αεροφυλάκια αποδίδουν την αποθηκευμένη ποσότητα χωρίς να αναγκάζουν τον συμπιεστή να ξεκινήσει επιπλέον κύκλο λειτουργίας. Έτσι μειώνονται οι αυξομειώσεις πίεσης, οι κύκλοι εκκίνησης | διακοπής και η φθορά των μηχανικών μερών.

Πέρα από την αποθήκευση, τα σωστά διαστασιολογημένα αεροφυλάκια αεροσυμπιεστών λειτουργούν και ως πρώτος βαθμός διαχωρισμού συμπυκνωμάτων, καθώς ο αέρας ψύχεται ελαφρά μέσα στο δοχείο και μέρος της υγρασίας κατακρημνίζεται στον πυθμένα. Σε εγκαταστάσεις με γραμμές παραγωγής που δεν επιτρέπουν διακοπή, λειτουργούν επίσης ως απόθεμα ασφαλείας: σε περίπτωση έκτακτης διακοπής του συμπιεστή, ο αποθηκευμένος αέρας επιτρέπει ασφαλή και ελεγχόμενο σταμάτημα της παραγωγικής διαδικασίας, αντί για απότομη πτώση πίεσης.

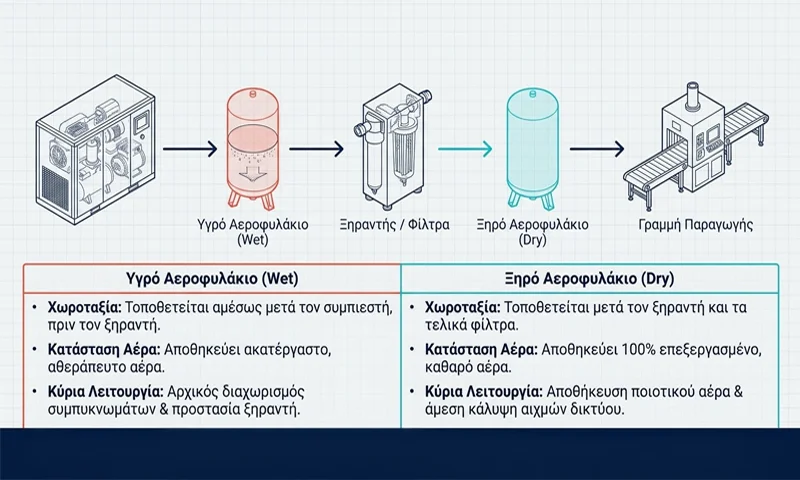

Υγρά ή ξηρά αεροφυλάκια αεροσυμπιεστών; Η θέση στο δίκτυο έχει σημασία

Η τοποθέτηση των αεροφυλακίων στο δίκτυο καθορίζει τον ρόλο τους:

• Υγρά αεροφυλάκια (Wet Air Receivers): τοποθετούνται αμέσως μετά τον αεροσυμπιεστή και πριν τον ξηραντήρα. Αποθηκεύουν ανεπεξέργαστο αέρα, βοηθούν στην ψύξη του και αφαιρούν μεγάλο μέρος της υγρασίας πριν αυτή φτάσει στον ξηραντήρα, κάτι που βελτιώνει σημαντικά την απόδοσή του.
• Ξηρά αεροφυλάκια (Dry Air Receivers): τοποθετούνται μετά τον ξηραντήρα και αποθηκεύουν ήδη επεξεργασμένο αέρα, διασφαλίζοντας σταθερή ποιότητα στο σημείο χρήσης χωρίς κίνδυνο νέας μόλυνσης.

Στις περισσότερες βιομηχανικές εγκαταστάσεις, προτείνεται συνδυασμός και των δύο τύπων αεροφυλακίων αεροσυμπιεστών, ειδικά όταν η εφαρμογή απαιτεί υψηλή ποιότητα αέρα, όπως βαφεία, ηλεκτρονικά ή τρόφιμα.

Πώς υπολογίζεται σωστά το μέγεθος αεροφυλακίων αεροσυμπιεστών;
Κανόνες διαστασιολόγησης

Κανόνας του 30% (για κοχλιοφόρους βάσης / base-load): ο ιδανικός όγκος ισούται με το 30% της μέγιστης παροχής του αεροσυμπιεστή, ή 10-15 λίτρα ανά l/s. Ένας κοχλιοφόρος 1.000 L/min χρειάζεται αεροφυλάκιο 300-500 λίτρων.

Κανόνας ισχύος κινητήρα: πολλαπλασιάστε την ισχύ σε HP επί 30. Ένας κοχλιοφόρος 10HP χρειάζεται τουλάχιστον 300 λίτρα.

Κανόνας των 30 δευτερολέπτων: το αεροφυλάκιο πρέπει να εξασφαλίζει τη διατήρηση της παροχής για τουλάχιστον 30 δευτερόλεπτα, δίνοντας στον συμπιεστή χρόνο να εκκινήσει χωρίς να «κρεμάσει» απότομα το δίκτυο.

Δυναμική πίεσης λειτουργίας: η μέγιστη επιτρεπόμενη πίεση του αεροφυλακίου πρέπει να είναι πάντα υψηλότερη από την πίεση λειτουργίας του αεροσυμπιεστή. Ένας συμπιεστής στα 8,5 bar(g) απαιτεί δεξαμενή πιστοποιημένη για τουλάχιστον 10 bar (συνήθη πρότυπα: 11, 16, 40 bar). Σημείωση: η υψηλότερη πίεση στο αεροφυλάκιο δεν σημαίνει μεγαλύτερη παροχή. Η παροχή μειώνεται όσο αυξάνεται η πίεση.

Τύπος ελέγχου συμπιεστή: σε σταθερής ταχύτητας (on/off) συμπιεστές τα αεροφυλάκια πρέπει να είναι μεγαλύτερα. Σε συμπιεστές τύπου Inverter, μπορούν να είναι μικρότερα, καθώς ο συμπιεστής προσαρμόζει συνεχώς την παραγωγή στη ζήτηση.

Η υπερδιαστασιολόγηση σπάνια βλάπτει. Η υποδιαστασιολόγηση, αντίθετα, δημιουργεί σοβαρά λειτουργικά προβλήματα και καταστροφικές πτώσεις πίεσης. Η ΑΝΕΛΙΞΙΣ ΤΣΙΚΑΛΟΥΔΑΚΗΣ υπολογίζει το ιδανικό μέγεθος αεροφυλακίων αεροσυμπιεστών με βάση την πραγματική παροχή, την πίεση λειτουργίας και το προφίλ κατανάλωσης της εγκατάστασής σας.

Τύποι κατασκευής αεροφυλακίων αεροσυμπιεστών

• Βαμμένα δοχεία: η πιο συνηθισμένη επιλογή για εσωτερικούς χώρους χωρίς ακραίες συνθήκες υγρασίας. Η βαφή προσφέρει βασική αντιδιαβρωτική προστασία.

• Γαλβανισμένα (Zinc) δοχεία: βυθίζονται ολόκληρα σε λουτρό ψευδαργύρου, με αποτέλεσμα πλήρη επικάλυψη εσωτερικά και εξωτερικά. Ιδανικά για χώρους με υψηλή υγρασία ή σκληρές βιομηχανικές συνθήκες.

• Δοχεία Vitroflex (υαλωμένα): υφίστανται ψήσιμο στους 850°C με υαλώδες σμάλτο που δεν απορροφά νερό, προσφέροντας μέγιστη προστασία όπου η καθαρότητα του αέρα είναι κρίσιμη.

Η επιλογή τύπου επηρεάζει άμεσα τη διάρκεια ζωής των αεροφυλακίων αεροσυμπιεστών, ιδίως σε εγκαταστάσεις όπου τα συμπυκνώματα δεν αποστραγγίζονται καθημερινά.

Πιστοποίηση CE/PED για αεροφυλάκια αεροσυμπιεστών:
Τι πρέπει να ελέγξετε πριν την αγορά

Κάθε αεροφυλάκιο αεροσυμπιεστή που εγκαθίσταται στην Ελλάδα και την Ευρωπαϊκή Ένωση πρέπει να πληροί τις απαιτήσεις της ευρωπαϊκής Οδηγίας Εξοπλισμού υπό Πίεση (PED), και να συνοδεύεται από πιστοποιητικό συμμόρφωσης CE/PED, απαραίτητο τόσο για την ασφάλεια της εγκατάστασης όσο και για την αδειοδότησή της. Πριν την αγορά, ζητήστε πάντα το πιστοποιητικό, τον μέγιστο επιτρεπόμενο χρόνο λειτουργίας και τα στοιχεία της βαλβίδας ασφαλείας.

Η ΑΝΕΛΙΞΙΣ ΤΣΙΚΑΛΟΥΔΑΚΗΣ, ως επίσημος αντιπρόσωπος στην Ελλάδα, διαθέτει πιστοποιημένα αεροφυλάκια αεροσυμπιεστών Sullair και ALUP για κάθε τύπο και χωρητικότητα εγκατάστασης.

Συντήρηση & ασφάλεια αεροφυλακίων αεροσυμπιεστών: πλήρες πρωτόκολλο

Η εσωτερική διάβρωση είναι ο «αόρατος εχθρός» για τα αεροφυλάκια αεροσυμπιεστών: το συμπύκνωμα που στασιμεύει στον πυθμένα λεπταίνει σταδιακά τα τοιχώματα του χάλυβα, απειλώντας τη δομική ακεραιότητα του δοχείου. Η σωστή αποστράγγιση είναι η μοναδική αποτελεσματική αντιμετώπιση:

• Χειροκίνητες βάνες: υπόκεινται σε ανθρώπινο σφάλμα, είτε ξεχνιούνται κλειστές (διάβρωση) είτε μένουν ανοιχτές (σπατάλη αέρα). Δεν συνιστώνται για κρίσιμες εγκαταστάσεις.

• Αυτόματες βάνες μηδενικών απωλειών (zero-loss): ηλεκτρονικός έλεγχος μέσω πλωτήρα ή αισθητήρα, ανοίγουν μόνο για να αποβάλουν το νερό και κλείνουν άμεσα, χωρίς διαφυγή πεπιεσμένου αέρα. Η βέλτιστη πρακτική για προστασία και εξοικονόμηση ενέργειας.

Πρωτόκολλο συντήρησης ανά συχνότητα:

• Καθημερινά: αποστράγγιση συμπυκνωμάτων (αν δεν υπάρχει αυτόματη βάνα) και έλεγχος λειτουργίας βανών.
• Μηνιαία: εξωτερικός οπτικός έλεγχος για οξείδωση, φθορές ή διαρροές, και έλεγχος ελεύθερου χώρου γύρω από τη δεξαμενή.
• Ετήσια: εσωτερικός οπτικός έλεγχος (μέσω ανθρωποθυρίδας) και δοκιμή λειτουργίας βαλβίδων ασφαλείας & ακρίβειας μανομέτρου.
• Κάθε 5 έτη: επίσημος τεχνικός έλεγχος και ανανέωση πιστοποίησης καταλληλότητας PED από εγκεκριμένο φορέα.

Κανόνας ασφαλείας: απαγορεύεται αυστηρά η τοποθέτηση απομονωτικής βάνας ανάμεσα στη δεξαμενή και τη βαλβίδα ασφαλείας. Κάθε δοχείο πρέπει επίσης να συνοδεύεται από πιστοποιητικό συμμόρφωσης CE/PED, απαραίτητο για την αδειοδότηση της εγκατάστασης.
